Générateur d'économies

TIC 4900

visuel correspondant au produit
TIC 4900
  • Interface passerelle Télé Information Client Enedis
  • Compatible avec les compteurs PME-PMI et Saphir
  • Sorties impulsionnelles "HF"
  • Poids d'impulsions réglables entre entre 1 Wh et 5 kWh/imp
  • Paramétrable sans ordinateur
Intéressé par ce produit ?
J'ai un projet

Description

TÉLÉ INFO CLIENT

Le TIC 4900 est un démodulateur pour compteurs PME-PMI et Saphir.
Raccordé sur la sortie TIC (Télé-Info-Client) des compteurs Enedis (ex ERDF), il met à disposition les informations du bornier client historiquement disponibles sur les anciennes générations de compteurs Enedis.

Le TIC 4900 a été développé pour assurer une continuité de service des systèmes utilisant les informations présentes sur les anciens compteurs EDF (impulsions de consommations,
informations tarifaires, etc.).
Les sorties «tarifs» disposent d’un pouvoir de coupure de 230V permettant de raccorder directement les asservissements des compteurs existants, sans autre relayage.

Le TIC existe en 2 versions qui s’alimentent en 24VDC ou 230VAC suivant la version commandée.
Tous les modèles TIC sont compatibles avec les compteurs basse-tension PME-PMI Itron ACE6000, Landis&Gyr ZMG 416, et Sagemcom C3500. Les TIC sont compatibles avec les tarifs historiques et la tarification insulaire TE à 3 et 5 postes (TE : Transition Energétique). La version TIC 49x0S est dédiée spécifiquement aux compteurs haute-tension Saphir Sagemcom
C3500CCM.
Des commutateurs de codage permettent de configurer le TIC 4900 sans ordinateur, pour régler :

  • Le poids d’impulsion des deux sorties impulsionnelles (uniquement versions 4910 et 4920)
  • L’énergie affectée à la sortie impulsionnelle 2 (énergie apparente ou énergie réactive). La sortie 1 est affectée à l’énergie active
  • La vitesse du port de communication TIC (1200 à 19200 bauds)
  • L’activation de l’algorithme spécifique pour les compteurs Landis & Gyr

Les Gammes

TIC 4900(S) :

Le TIC 4900 est équipé de sorties pour le report des tranches tarifaires (tarifs), le top synchronisation, le contact été/hiver, le contact dépassement, les impulsions des énergies actives,
réactives, apparentes. Le poids d’impulsions des 2 sorties est fixe à 1 kWh/kVAh/kVARh. Un port de communication RS485.
La version 4900S pour les compteurs Saphir.

TIC 4910(S) :

Version 4900 + le paramétrage du poids d’impulsions de chacune des 2 sorties impulsionnelles entre 1 Wh, VAh, VARh et 5000 Wh/VAh/VARh, + port de communication USB pour lecture directe sur PC avec un logiciel fourni.

TIC 4920 :

Version 4910 + un module de mémoire. Ce modèle datalogger stocke les informations sur 1 mois pour un suivi des consommations.

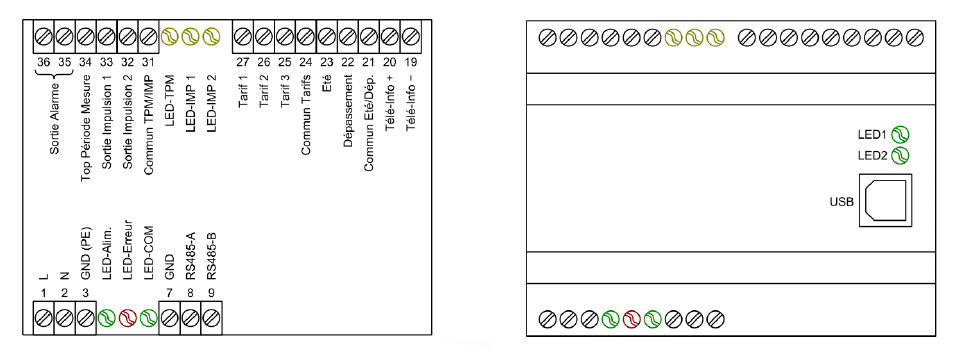

Voyants LEDs du TIC

Le TIC 4900 dispose de huit voyants LEDs, six au niveau des bornes de raccordements et deux en face avant.

  • LED-Alim TIC alimenté
  • LED-COM communication en cours avec le compteur Enedis
  • LED-Erreur alarmes non acquittées
  • LED-Impulsion 1 et LED-Impulsion 2 pour les deux sorties impulsionnelles
  • LED-TPM pour le Top Période de Mesure
  • Les deux leds en face avant indiquent le tarif en cours



fiche technique du produit

Alimentation

2 versions 110-240 VAC, 47-63 Hz, 15 VA et 24VDC +/-10% 400 mA

Dimensions

106x90x55 (lxhxp) ; Poids 0,5 kg ; IP20 ; Montage Rail DIN 35mm

Communication TIC

Port RJ45

Poids d'impulsions

1 impulsion de 1 Wh, VAh, VARh et 5000 Wh/VAh/VARh

Sorties Logiques 230VAC

Tarif 1, tarif 2 et tarif 3

Sorties Logiques 30VDC

Top synchro, impulsion 1 (Wh), impulsion 2 (VAh/VARh), Eté et dépassements.

Sortie d'alarme

1 x 30VAC/DC 50mA

Bus de com.

RS485 (USB en version 4910 et 4920)

Stockage

-20° à +70°C
